NPE-HSF 免维护高速精密过滤器

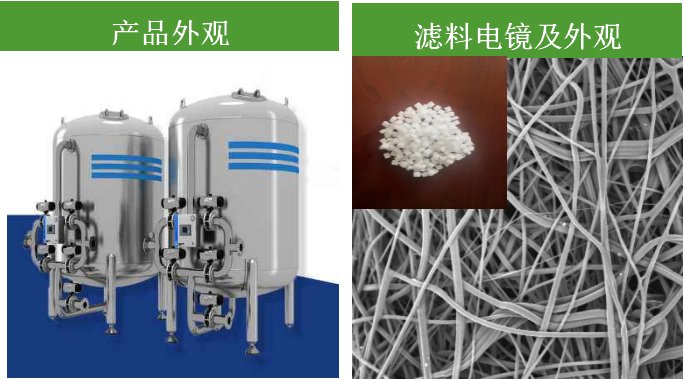

NPE-HSF 免维护高速精密过滤器是一种以去除水中的悬浮物、污垢、胶质颗粒、生化粘泥及部分重金属离子等为主要目的大容量过滤设备 ,内置轻质微孔滤料,可进行连续高速节能处理作业,弥补了我国当前普遍使用的以石英砂等为滤料的过滤器的缺点 ,显著提高过滤效率,降低投资、运行成本。



工艺原理:

NPE-HSF 免维护高速精密过滤器集投料、布水、反洗于一体,基于逆流的原理完成滤层过滤, 滤速可达50-70m/h,运行压力1.5-2kg 。利用压力差和时间双重控制反洗过程,先用原水冲下滤料层后 ,开启叶轮利用离心力反洗 ,反洗水从底部排出;再用原水从底部正冲洗 ,反洗水冲顶部排出;再次开启正常过滤。

轻质微孔滤料堆积的滤层具有不断变化的弯曲孔径,可以挡住大的杂质称为机械阻挡,小杂质由于瞬间流速的变化和电荷吸附力,可以暂时滞留在孔径的一个位置,这是一种介稳状态,称之为吸附,介稳颗粒的存在造成了更大的表面积,因而可以吸附更小的杂质,以次类推,称之以渣滤渣。是一种多重,复和,容体式截留原理。



产品优势:

1)高效快速:过滤精度≤10um,过滤速度50-80m/h,容体式截留SS等物质,实现高效快速精密过滤;

2)超低成本:产品、装备、工艺、控制等全流程高效升级;吨水运行成本约0.01元;

3)极限损耗:滤料5年内零补充,5年后每年仅补充5%左右;

4)集约节约:占地小,重量轻;仅为传统工艺占地面积的1/4;

5)智慧运维:触摸屏“一键启停”,全程自动化运行;

6)节能减排:原水清洗(日处理量的0.2%,5~8分钟/次·天),双控方式极大提高滤料反洗效率。



设备规格一览表(部分标准设备)


设备型号

HEF-20

HEF-50

HEF-70

HEF-100

HEF-150

HEF-200

HEF-300

过滤量(T/H)

10T-20T/H

30T-50T/H

50T-70T/H

70T-100T/H

100T-150T/H

150T-200T/H

200T-300T/H



输入交流电

380V/50Hz



反洗时间/周期

8-10分/24小时

反洗水占日处理量

0.50%



罐体尺寸 mm

Φ600 ×H2500

Φ1000 ×H2500

Φ1200 ×H3000

Φ1500 ×H3000

Φ1750×H3500

Φ2000 ×H3500

Φ2500×H3800

设备各接口法兰

DN50

DN80

DN100

DN150

DN200

DN200

DN300



空载重量约(无水)

600kg

1000kg

1250kg

1500kg

2100kg

2500kg

3200kg

替代机械过滤器个数

1xΦ1600

1xΦ2500

1xΦ3000

2xΦ3000

2xΦ3500

3xΦ3500

3xΦ3600
